Säädettävät Pimeänäkösuojalasit sotilaallinen videolähtö ja okulaarietäisyys
tuotteen yksityiskohdat
Pimeänäkölaitteessa on sisäänrakennettu infrapuna-apuvalolähde ja automaattinen häikäisynestojärjestelmä.
Se on erittäin käytännöllinen ja sitä voidaan käyttää sotilaalliseen tarkkailuun, raja- ja rannikkopuolustuksen tiedusteluun, yleisen turvallisuuden valvontaan, todisteiden keräämiseen, tullin salakuljetuksen torjuntaan jne. yöllä ilman valaistusta.Se on ihanteellinen varuste yleisen turvallisuuden osastoille, asevoimille, poliisin erityisvoimille ja vartioiville partioille.
Silmien välinen etäisyys on säädettävissä, kuvantaminen on selkeää, toiminta yksinkertainen ja kustannustehokas.Suurennusta voidaan muuttaa vaihtamalla objektiivilinssiä (tai liittämällä laajennuksen).
Tekniset tiedot:
| MALLI | DT-NH921 | DT-NH931 |
| IIT | Gen2+ | Gen3 |
| Suurennus | 1X | 1X |
| Resoluutio | 45-57 | 51-57 |
| Valokatodityyppi | S25 | GaAs |
| S/N(db) | 15-21 | 18-25 |
| Valoherkkyys (μa-lm) | 450-500 | 500-600 |
| MTTF（tuntia） | 10 000 | 10 000 |
| FOV (astetta) | 42+/-3 | 42+/-3 |
| Havaintoetäisyys (m) | 180-220 | 250-300 |
| Säädettävä silmäetäisyys | 65+/-5 | 65+/-5 |
| Diopteri (astetta) | +5/-5 | +5/-5 |
| Linssijärjestelmä | F1.2, 25mm | F1.2, 25mm |
| Pinnoite | Monikerroksinen laajakaistapinnoite | Monikerroksinen laajakaistapinnoite |
| Tarkennusalue | 0,25--∞ | 0,25--∞ |
| Auto anti-voimakas valo | Suuri herkkyys, erittäin nopea, laajakaistan tunnistus | Suuri herkkyys, erittäin nopea, laajakaistan tunnistus |
| kiertymisen tunnistus | Kiinteä kosketukseton automaattinen tunnistus | Kiinteä kosketukseton automaattinen tunnistus |
| Mitat (mm) (ilman silmämaskia) | 130x130x69 | 130x130x69 |
| materiaalia | Lentokoneen alumiini | Lentokoneen alumiini |
| Paino (g) | 393 | 393 |
| Virtalähde (voltti) | 2,6-4,2V | 2,6-4,2V |
| Akun tyyppi (V) | AA(2) | AA(2) |
| Infrapuna-apuvalonlähteen aallonpituus (nm) | 850 | 850 |
| Punaisen räjähtävän lampun lähteen aallonpituus (nm) | 808 | 808 |
| Videokaappauksen virtalähde (valinnainen) | Ulkoinen virtalähde 5V 1W | Ulkoinen virtalähde 5V 1W |
| Videon resoluutio (valinnainen) | Video 1Vp-p SVGA | Video 1Vp-p SVGA |
| Akun kesto (tuntia) | 80 (W/O IR) 40 (W/IR) | 80 (W/O IR) 40 (W/IR) |
| Käyttölämpötila (C | -40/+50 | -40/+50 |
| Suhteellinen kosteus | 5–98 % | 5–98 % |
| Ympäristöluokitus | IP65（IP67Valinnainen） | IP65（IP67Valinnainen） |
1. Akun asennus
Kuten kuvassa ① Aseta kaksi AAA-paristoa (napaisuus katso paristomerkkiä) yönäkölasien paristokoteloon ja kohdista paristokotelon kansi paristokotelon kierteeseen, kiristä pariston asennus loppuun.
2. Päälle/pois-asetus
Kuten kuvassa ②, käännä työkytkintä yksi vaihde myötäpäivään, nuppi osoittaa "ON"-asentoon ja järjestelmä kytkeytyy päälle.Tässä vaiheessa järjestelmä alkaa toimia ja kuvaputki syttyy.(Kierrä vuorotellen myötäpäivään: ON/IR/AUTO).IR sytyttää infrapunavalon, AUTO siirtyy automaattiseen tilaan.
3. Okulaarin säätö

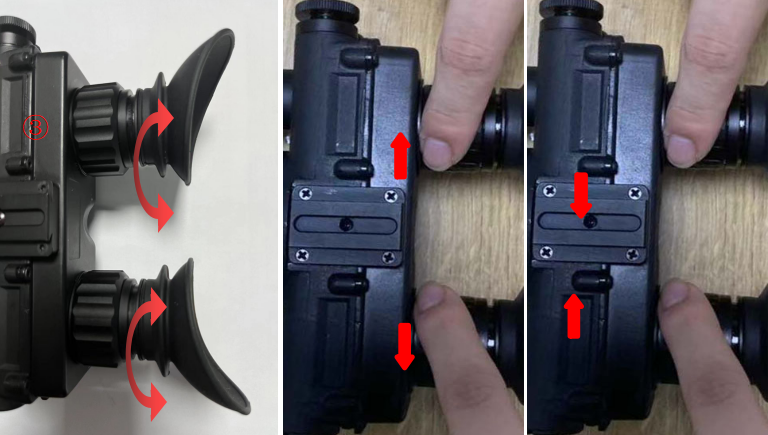

Valitse kohde, jonka ympäristön kirkkaus on kohtalainen ja säädä okulaareja avaamatta objektiivin linssin suojusta.Kuten kuvassa ③, käännä okulaarin käsipyörää myötä- tai vastapäivään, jotta se vastaa ihmissilmän näköä.Kun selkein kohdekuva on havaittavissa okulaarin läpi, okulaarin säätö on valmis.Kun eri käyttäjät käyttävät sitä, heidän on säädettävä uudelleen oman näkemyksensä mukaan.Työnnä okulaaria keskelle tai vedä okulaaria ulospäin muuttaaksesi okulaarin etäisyyttä.
4. Objektiivinen säätö

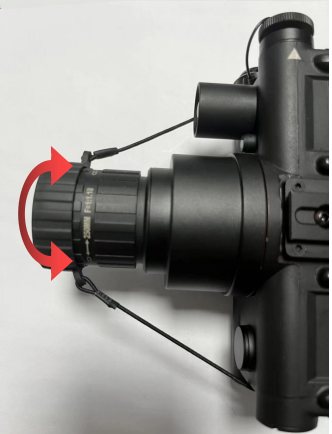

Objektiivin linssin säädön tarkoituksena on nähdä selkeästi eri etäisyyksille.Ennen kuin säädät objektiivin linssiä, säädä ensin okulaarit edellä mainitun menetelmän mukaisesti.Kun säädät objektiivin linssiä, valitse tummempi ympäristö.Kuten kuvassa ④, avaa objektiivin linssin suojus, tähtää kohteeseen ja käännä objektiivilinssin tarkennuskäsipyörää myötä- tai vastapäivään, kunnes näet selkeimmän ympäristökuvan ja objektiivin linssin säätö on valmis.Tarkasteltaessa kohteita eri etäisyyksiltä, objektiivin linssi on säädettävä uudelleen edellä mainitun menetelmän mukaisesti.
5. Toimintatila
Tässä tuotteessa on neljä toimintakytkintä, yhteensä neljä tilaa, sammutuksen (OFF) lisäksi kolme työtilaa, kuten "ON", "IR" ja "AT", jotka vastaavat normaalia työtilaa. ja infrapunatila , automaattitila jne. kuvan osoittamalla tavalla..
6. Infrapunatila
Kun ympäristön valaistus on hyvin alhainen (täysmusta ympäristö) eikä yönäkölaite pysty havaitsemaan selkeää kuvaa, voit kääntää työkytkintä myötäpäivään toiselle vaihteelle.järjestelmä siirtyy "IR"-tilaan.Tällä hetkellä tuotteen sisäänrakennettu infrapuna-apuvalo syttyy normaalin käytön varmistamiseksi täysin pimeässä ympäristössä.Huomautus: Jos kohtaat samankaltaisia laitteita infrapunatilassa, kohteen paljastaminen on helppoa.
7. Auto-tila
Automaattinen tila eroaa "IR"-tilasta, ja automaattinen tila käynnistää ympäristön tunnistusanturin.Se voi havaita ympäristön valaistuksen reaaliajassa ja toimia valaistuksen ohjausjärjestelmän avulla.Äärimmäisen alhaisessa tai erittäin pimeässä ympäristössä järjestelmä kytkee automaattisesti päälle infrapuna-apuvalon, ja kun ympäristön valaistus täyttää normaalin havainnon, järjestelmä sulkee automaattisesti "IR" ja kun ympäristön valaistus saavuttaa 40-100Luxia, koko järjestelmä on sammuu automaattisesti valoherkkien ydinosien suojaamiseksi voimakkaan valon aiheuttamilta vaurioilta.
8. Päähän kiinnitettävä asennus
Kierrä ensin kypärän kiinnityslaitteen nuppia kellon päähän vastapäivään.
Käytä sitten yönäköinstrumentin yleiskiinnitystä okulaarin toiseen päähän kypärän ripustuslaitteen varusteaukkoon.Paina kypärän kiinnikkeessä olevaa laitepainiketta voimakkaasti.Samanaikaisesti pimeänäkölaite työnnetään laiteuraa pitkin.Kunnes keskipainike on siirretty yleiskiinnikkeen keskelle.Vapauta tässä vaiheessa vastapainike, käännä laitteen lukitusnuppia myötäpäivään ja lukitse laite.Kuten kuvassa 5 näkyy.
Kun olet asentanut pimeänäkölaitteen, kiinnitä kypärän kiinnityksen riipus pehmeän kypärän yleisvarustelupaikkaan.Paina sitten kypäräriipuksen lukituspainiketta.Samanaikaisesti pimeänäkölaitteen ja kypärän riipuksen komponentteja kierretään vastapäivään.Kun kypärän kiinnitysliitin on kiinnitetty kokonaan pehmeän kypärän yleisvarustelupaikkaan, löysää kypärän riipuksen lukituspainiketta ja lukitse tuotteen osat pehmeään kypärään.Kuten kuvassa 6 näkyy.
9. Päähän kiinnitettävä säätö
Varmistaakseen käyttäjän mukavuuden tätä järjestelmää käytettäessä, kypäräriipusjärjestelmä on suunniteltu täydellisellä hienosäätörakenteella vastaamaan eri käyttäjien tarpeita.

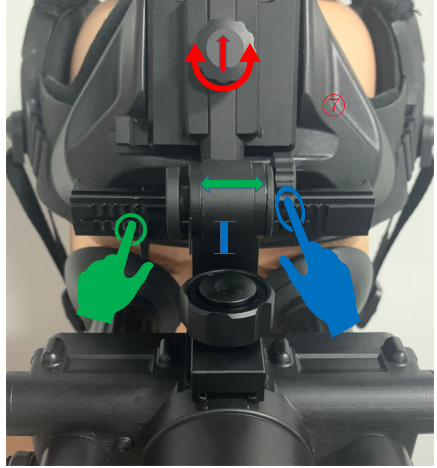

Säätö ylös ja alas: Löysää kypärän riipuksen korkeuden lukitusnuppia vastapäivään, liu'uta tätä nuppia ylös ja alas, säädä tuotteen okulaari havainnointia varten sopivimmalle korkeudelle ja lukitse korkeus kääntämällä kypärän riipuksen korkeuden lukitusnuppia myötäpäivään. .Kuten kuvassa ⑦ punainen kuvake.
Vasen ja oikea säätö: Paina sormillasi kypärän riipuksen vasenta ja oikeaa säätöpainiketta liu'uttaaksesi pimeänäkökomponentteja vaakasuoraan.Kun se on säädetty sopivimpaan asentoon, vapauta kypärän riipuksen vasen ja oikea säätöpainike, ja pimeänäkökomponentit lukitsevat tämän asennon ja suorittavat vasemman ja oikean vaakasäädön.Kuten näkyy vihreänä kuvassa ⑦.
Etu- ja takasäätö: Kun sinun on säädettävä hämärälasien ja ihmissilmän välistä etäisyyttä, käännä ensin kypärän riipuksen lukitusnuppia vastapäivään ja liu'uta sitten yönäkölaseja edestakaisin.Kun olet säätänyt oikeaan asentoon, käännä laitetta myötäpäivään lukitaksesi. Käännä nuppia, lukitse laite ja suorita etu- ja takasäätö, kuten sinisellä kuvassa ⑦.
11. Päähän kiinnitetty

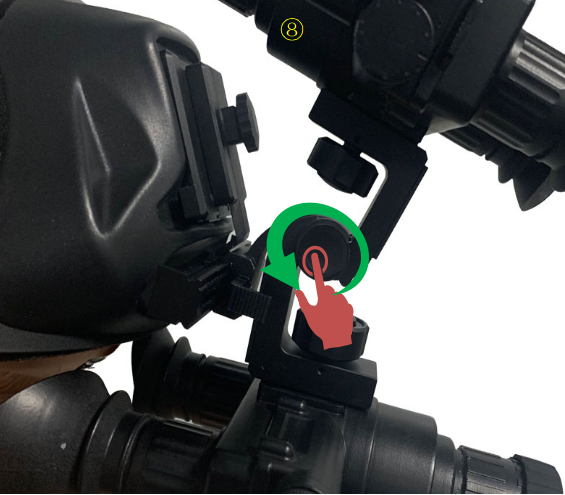

Tuotteen käytön jälkeen, varsinaisessa käyttöprosessissa, jos yönäkölaseja ei käytetä tilapäisesti, pimeänäkölasit voidaan kääntää ja asettaa kypärään siten, että se ei vaikuta nykyiseen näkölinjaan ja se on kätevä käyttää milloin tahansa.Kun sinun on tarkkailtava paljaalla silmällä, paina ja pidä painettuna kypärän riipuksen flip-painiketta kääntääksesi yönäkökomponentin ylöspäin.
Kun kulma saavuttaa 170 astetta, vapauta kypärän riipuksen kääntöpainike, jolloin järjestelmä lukitsee kääntötilan automaattisesti;pimeänäkökomponentti on laskettava alas Havainnoinnin aikana on myös painettava ensin kypärän riipuksen flip-painiketta, jolloin pimeänäkökomponentti kääntyy automaattisesti takaisin työasentoon ja lukitsee työasennon.Kun yönäkökomponentti käännetään kypärän päälle, järjestelmän yönäkölaite sammuu automaattisesti.Kun se käännetään takaisin työasentoon, pimeänäkölaitejärjestelmä käynnistyy automaattisesti ja toimii normaalisti.Kuten kuvasta ⑧ näkyy.
Yleisiä kysymyksiä:
1.Ei virtaa
V. Tarkista, onko akku ladattu.
B. tarkistaa, onko akussa sähköä.
C. vahvistaa, että ympäristön valo ei ole liian voimakas.
2. Kohdekuva ei ole selkeä.
A. Tarkista okulaari, onko objektiivin linssi likainen.
B. Tarkista linssinsuojus auki vai ei, jos yöaikaan
C. varmista, että okulaari on säädetty oikein (katso okulaarin säätö).
D. Vahvista objektiivilinssin tarkennus riippumatta siitä, onko se säädetty.
E. vahvistaa, onko infrapunavalo käytössä, kun ympäristöt ovat takaisin.
3. Automaattinen tunnistus ei toimi
A. automaattinen tila, kun automaattinen häikäisysuoja ei toimi.Tarkista, onko ympäristötestausosasto estetty.
B. käännä, pimeänäköjärjestelmä ei sammu automaattisesti tai asennu kypärään.Kun järjestelmä on normaalissa tarkkailuasennossa, järjestelmä ei voi käynnistyä normaalisti.Tarkista, että kypärän kiinnikkeen asento on kiinnitetty tuotteeseen.(viitepäähineiden asennus).
Huomioitu:
1. Anti-vahva valo
Pimeänäköjärjestelmä on suunniteltu automaattisella häikäisynestolaitteella.Se suojaa automaattisesti, kun se kohtaa voimakkaan valon.Vaikka vahva valosuojatoiminto voi maksimoida tuotteen suojan vaurioilta, kun se altistuu voimakkaalle valolle, mutta myös toistuva voimakas valosäteily kerää vaurioita.Älä siis laita tuotteita voimakkaaseen valoon pitkäksi aikaa tai monta kertaa.Jotta tuote ei vahingoitu pysyvästi.…
2. Kosteudenkestävä
Pimeänäkötuotesuunnittelussa on vesitiivis toiminto, sen vedenpitävyys IP67 asti (valinnainen), mutta myös pitkäaikainen kostea ympäristö kuluttaa tuotetta hitaasti aiheuttaen vaurioita tuotteelle.Säilytä siis tuotetta kuivassa ympäristössä.
3. Käyttö ja säilytys
Tämä tuote on erittäin tarkka valosähköinen tuote.Toimi tarkasti ohjeiden mukaan.Poista akku, kun sitä ei käytetä pitkään aikaan.Säilytä tuote kuivassa, tuuletetussa ja viileässä ympäristössä ja kiinnitä huomiota varjostukseen, pölytiivisyyteen ja iskujen ehkäisyyn.
4. Älä pura tai korjaa tuotetta käytön aikana tai jos se on vaurioitunut väärän käytön seurauksena.Ole kiltti
ota suoraan yhteyttä jälleenmyyjään.
